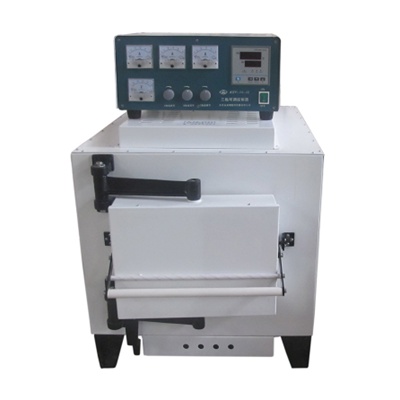

箱式电阻炉（马弗炉）

一、箱式电阻炉（马弗炉）产品概述：

该产品适用于实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火、回火等热处理时加热用，还可作金属、陶瓷的烧结、溶解，分析等高温加热。

二、箱式电阻炉（马弗炉）产品特点：

外壳采用优质冷轧钢板制作，表面喷涂工艺处理。

独特的炉门设计，使开门操作安全简便，确保炉内高温热气不外漏。

炉膛由高温耐火材料烧结而成，炉膛与外壳之间是保温材料填充。

以硅碳棒或硅钼棒为加热元件，与控制器配套使用可对温度进行测量、显示、控制，使炉内温度保恒定。

三、箱式电阻炉（马弗炉）结构特点：

1、外观采用耐高温、耐腐蚀油漆处理。

2、控制台采用智能PID数显控制器、稳定性好、精度高，配有电流表、结构新颖。

3、炉门采用加厚、加固处理，防止变形。

4、炉衬采用优质保温棉，保温效果好。

5、炉膛温度时时检测功能(不加热情况下同样显示炉膛实际温度，便于随时观察炉膛温度情况)。

6、接线简单，图示明了，操作方便。

7、具有过载保护和短路保护。

8、炉壳选用优质钢板折边焊接制成，工作室为耐火材料制成的炉膛，加热元件置于其中，炉与壳间用保温材料砌筑。

四、箱式电阻炉（马弗炉）安装使用：

1、电炉不需特殊安装，只需平放在室内地面或台架上。控制器应放在工作台上，工作台面的倾斜度不得超过5度。控制器离电炉*小距离不得少于0.5米。控制器不宜放在电炉上面，以免影响控制器正常工作。

2、与控制器及电炉相连的电源线，开关及熔断器的负载能力应稍大于电炉的额定功率。

3、接线时，首先转松控制器外壳左右两侧的螺钉，然后将罩壳上翻，按图示接好电源线。控制器与电炉的连线及热电偶连接线(**使用补偿导线)。将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电之间间隙用石棉绳堵塞，然后固定。(注意：电源的相-与中线不可接反，为了操作安全，控制器和电炉均需可靠接地)

4、检查接线无误后即可通电，首先合上电源开关，然后将控制器面板上的钮子开关拔向开的位置，调节设定按钮，把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上，红灯灭(NO)，亦有接触器的吸合声响，电炉通电，电流表指示加热电流值，温度随炉内温度升高而徐徐上升，说明工作正常。

当温度上升至设定的所需要温度时，红灯灭(NO)，绿灯亮(YES)，电炉自动断电，停止升温。稍后，当炉内温度稍微下降，绿灯灭，红灯亮，电炉又自动通电。周而复始，达到自动控制炉内温度的目的。

5、为了检查断偶保护装置是否正常工作，其方法是:松开热电偶一端，此时测温指示迅速上升到**点亦自动切断加热电源，则断偶装置良好，重新接好的热电偶后，可正常工作。

6、烘炉，当电炉**次使用或长期停用后再次使用时，必须进行烘炉。其过程如下：

当室温升到200℃ 4小时(打开炉门让水蒸气散发)；

7、使用完毕，首先将控制面板上的钮子开关拔向关的位置，然后切断总电源开关。

五、箱式电阻炉（马弗炉）操作规程：

1.使用时切勿超过电阻炉的**温度。

2.装取试样时一定要切断电源，以防触电。

3.装取试样时炉门开启时间应尽量短，以延长电炉使用寿命。

4.禁止向炉膛内灌注任何液体。

5.不得将沾有水和油的试样放入炉膛；不得用沾有水和油的夹子装取试样。

6.装取试样时要戴专用手套，以防烫伤。

7.试样应放在炉膛中间，整齐放好，切勿乱放。

8.不得随便触摸电炉及周围的试样。

9.使用完毕后应切断电源、水源。

10.未经管理人员许可，不得操作电阻炉，严格按照设备的操作规程进行操作。

六、箱式电阻炉（马弗炉）注意事项：

1．使用时炉膛温度不得超过**炉温，也不要长时间工作在额定温度以上。

2．工作环境条件为：温度0～50℃ ，相对湿度<80%，无导电尘埃，无易燃易爆物品和腐蚀性气体。

3．使用时炉门要轻开轻关，以防损坏机件。

4．在炉膛内取放样品时，应先关断电源，并轻拿轻放，以保证安全和避免损坏炉膛。

5．为延长产品使用寿命和保证安全，在设备使用结束之后要及时从炉膛内取出样品，退出加热并关掉电源。

6、设备环境大气压力：大气压下。
